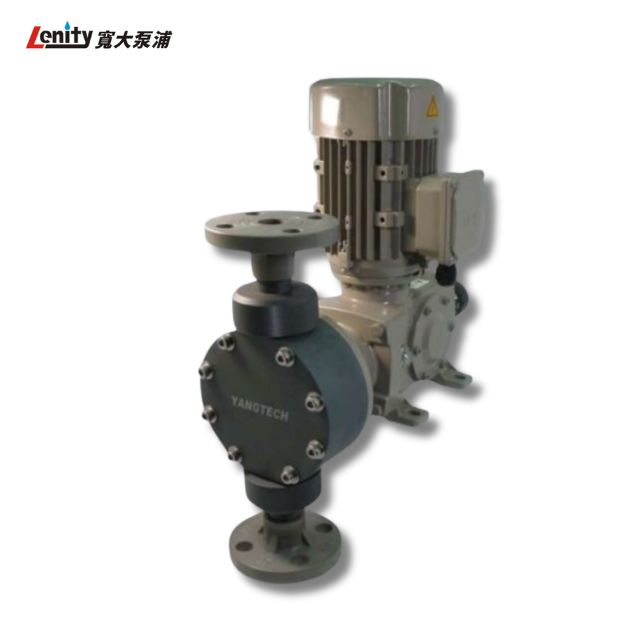

YANGTECH® HP 系列高性能隔膜式定量幫浦｜中大流量機械驅動加藥解決方案
｜型號：HP-1315／1330／1715／1730
加藥製程最怕的不是「泵浦壞了」，而是「流量抓不準、藥劑用量忽多忽少」，導致製程品質不穩定、藥劑成本浪費。HP 系列機械驅動隔膜定量幫浦，屬中大流量機種，核心技術源自日本，採全鋁合金製作，兼具輕量、高精準度與耐用特性。主軸凸輪驅動裝置與減速渦桿輪整合於單一油浸式空間，主軸採雙凸輪設計，適合長時間連續操作；也可選配接受 4~20mA 訊號的變頻器，達到自動控制流量的目標。適合應用於約 3,000～16,000 mL/min 流量範圍的精準液體藥劑添加需求。
YANGTECH HP 系列機械驅動隔膜定量幫浦｜優異功能特點
- 國際級品質認證：幫浦馬達全系列通過歐洲 CE 安規認證，馬達電氣安規符合 EN60034-1:98+A1:98+A2:99 及 IEC60034-1:99，生產品管符合 ISO9001 品保認證。
- 高精度化學藥劑輸送：利用體積替代原理輸送化學液體，對於因藥品液位或揚程改變所產生的流量變動有很高的抑制能力，確保加藥精度。
- 全鋁合金本體：外殼（含原廠馬達）採用 7000 級高強度鋁鋅鎂合金鑄造而成，具有質輕、堅固且散熱佳之特性，重量比同級進口品牌輕盈許多。
- 精確耐用之雙凸輪驅動：渦桿齒輪與偏心驅動共構於同一驅動箱內，可有效縮小體積；雙凸輪平衡驅動設計，浸油式潤滑延長使用壽命，適合長時間連續運轉。
- 嚴選用料與高精密加工：驅動組件採高硬度耐磨合金鋼，並用德日大廠精密陪令組裝；零件採用進口多軸加工機製造，確保最佳加工精度。
- 防塵與防水設計：幫浦整體結構包括幫浦頭、驅動機構皆為全密閉設計，具防塵防水效果；若同時採用本廠提供之 TPG／IP55 防護等級電動馬達，則本幫浦可供直接安裝於戶外使用。
- 精準流量控制機構：採用精密旋轉推桿直接控制驅動環往復行程進而控制隔膜行程，流量控制精確且兼具結構簡單、故障率低之優點。
- 複合強化隔膜：採用多層複合材料製作，表層為高韌性鐵氟龍（PTFE），中層以 SUS304 鐵心支撐，前後層以 EPDM 橡膠＋尼龍纖維補強後包覆成型，堅固耐用。
規格表 SPECIFICATIONS
| 規格名稱 Item ＼ 頻率 Freq. | HP-1315 | HP-1330 | HP-1715 | HP-1730 | ||||
|---|---|---|---|---|---|---|---|---|
| 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | |
| 最大輸出能力 0.0 kg/cm²（L/min） | 8.4 | 7.0 | 4.2 | 3.5 | 16.5 | 13.8 | 8.2 | 6.8 |
| 最大輸出能力 2.0 kg/cm²（L/min） | 8.3 | 7.0 | 4.1 | 3.5 | 16.3 | 13.6 | 8.1 | 6.7 |
| 最大輸出能力 5.0 kg/cm²（L/min） | 7.9 | 6.6 | 3.9 | 3.3 | 15.7 | 13.1 | 7.8 | 6.5 |
| 最大輸出能力 7.0 kg/cm²（L/min） | 7.6 | 6.3 | 3.8 | 3.2 | － | － | 7.3 | 6.1 |
| 最大輸出能力 10.0 kg/cm²（L/min） | － | － | 3.5 | 2.9 | － | － | － | － |
| 最高輸出壓力 AC/BS/VS（kg/cm²） | 7.0 | 10.0 | 5.0 | 7.0 | ||||
| 最高輸出壓力 SS（kg/cm²） | 7.0 | 12.0 | 5.0 | 7.0 | ||||
| 衝程 STROKE（mm） | 0.0～12.0 | |||||||
| 脈衝速率 PULSE（pulse/min） | 116 / 97 | 58 / 48 | 116 / 97 | 58 / 48 | ||||
| 膜片直徑 Dia.（mm） | 130 | 170 | ||||||
| 出入口接頭 JOINT | U：1.0"（27×34mm）PVC 硬管／F：1.0" 10K 法蘭 | |||||||
| 馬達規格 MOTOR POWER | 0.5Hp（400W） | 1.0Hp（750W） | ||||||
| 淨重 NET WEIGHT（Kg）PVC／PVDF | 17.5 | 23 | ||||||
| 淨重 NET WEIGHT（Kg）SUS316 | 21 | 27 | ||||||
規格表內容若有變更恕不另行通知。
安裝與使用注意事項
為了讓 HP 系列定量幫浦發揮最佳效能並延長使用壽命，請參考以下廠務操作規範：
- 環境溫度建議維持在 5～40℃，液體溫度不超過 40℃，並安裝於通風良好處。
- 幫浦本體雖具全密閉防塵防水結構，若需直接安裝於戶外，建議搭配 TPG／IP55 防護等級電動馬達，並視現場狀況加設遮蔽物。
- 表面若有藥液溢流，應立即清洗，避免長時間接觸造成外殼腐蝕。
- 入口端建議加裝過濾器，避免雜質進入影響運轉穩定度。
- 流量控制請透過精密旋轉推桿調整，禁止以出口閥門節流控制，以免影響幫浦壽命。
工業加藥泵浦常見應用場景
水處理與污水站
污水處理藥劑加藥、酸鹼中和、消毒液投加，中大流量機種適合處理量較大的加藥站需求。
電子與電鍍製程
蝕刻液、電鍍液等精密藥液輸送，鋁鋅鎂合金本體與多元耐蝕材質選配，滿足電子業與半導體業需求。
化工製程
各類酸鹼液、腐蝕性藥劑及溶劑輸送，可選配 PVC、PVDF、SUS316 等接液材質因應不同製程需求。
食品與製藥業
CIP 清洗液、消毒液、添加劑比例控制，精準流量控制機構滿足穩定計量需求。
定量幫浦常見問題 FAQ
Q：寬大泵浦總部在台南，中北部客戶下單後的出貨與技術支援如何安排？
服務範圍涵蓋全台，中北部客戶下單後可安排快捷配送，並提供即時線上諮詢與遠端技術支援，協助廠務工程師進行安裝與故障排除。如需現場規劃或維修服務，也可另行協調安排工程人員前往。
Q：HP 系列可以自動控制流量嗎？
可以，HP 系列可選配接受 4~20mA 訊號的變頻器，搭配控制系統即可達到自動調整流量的目標，適合需要與 PLC 或既有控制系統整合的產線。
