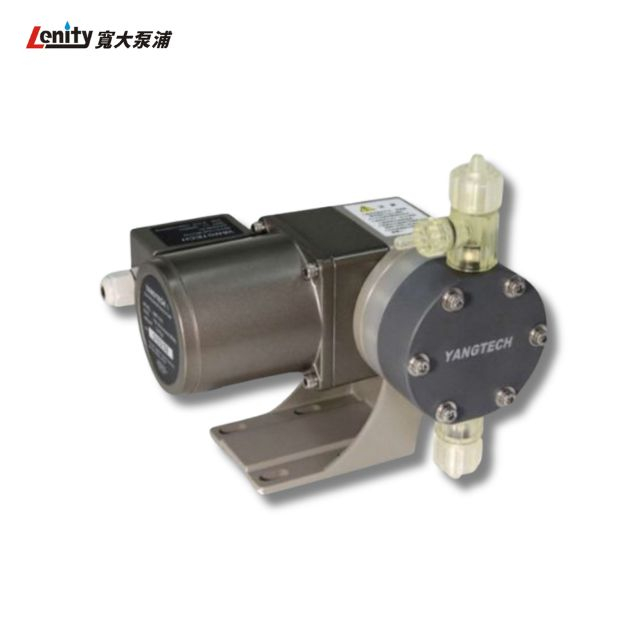

YANGTECH® SMP 系列高性能隔膜式定量幫浦｜小流量精密加藥解決方案
MECHANICAL-DRIVEN DIAPHRAGM PUMP｜型號：SMP-7060／7030／7015／8020／8015
加藥製程最怕的不是「泵浦壞了」，而是「流量抓不準、藥劑用量忽多忽少」，導致製程品質不穩定、藥劑成本浪費。WB PUMP 提供的 SMP 系列機械驅動隔膜定量幫浦，集小型化、高精準度與耐用特點於一身。全鋁合金機身小巧散熱佳，安裝於機台內部不占空間；幫浦採馬達經齒輪式減速箱及凸輪驅動隔膜工作，省電而耐用，模組化設計也便於日後更換零件。適合應用於約 50～750 mL/min 流量範圍的精密液體藥劑添加需求。
YANGTECH SMP 系列機械驅動隔膜定量幫浦｜優異功能特點
- 國際品質認證：幫浦馬達全系列通過歐洲 CE 安規認證，馬達電氣安規符合 IEC60034-1:1998+A1:1998+A2:1999 及 IEC60034-5:2001，生產品管符合 ISO9001 品保認證。
- 雙逆止球閥設計：進出口含底閥接頭皆為雙逆止球閥設計，相比單球閥有更高之逆止效果，有效提高加藥精度，流量不受液體液位高低影響，適合高精度加藥之場合。
- 全鋁合金材質：外殼含馬達採用高強度鋁合金製造，具有質輕、堅固且散熱佳之特性，有利於延長使用壽命。
- 齒輪式直接驅動：幫浦馬達出力軸心直接驅動齒輪箱而無聯軸器，齒輪式減速機可獲得較高的傳動效率，因此可獲得省電、低噪音之優點。
- 防塵與防水設計：幫浦整體為全密閉設計，各接合處皆加裝墊片確保防塵防水效果，整體達 IP55 防護等級，可供戶外安裝使用。
- 精準易使用之流量控制：流量控制機構採用與偏心輪同軸心之曲面機構，可獲得精確流量控制，且兼具結構簡單、故障率低之優點。
- 多層複合強化隔膜：多層複合材料製作，表層鐵氟龍，中層以 SUS304 鐵心支撐，前後層以 EPDM 橡膠＋尼龍纖維補強，耐用且壽命長。
- 嚴選用料與高精密加工：驅動組件採高硬度耐磨合金鋼，並用大廠精密陪令組裝；零件採用進口四軸加工機，確保最佳加工精度。
規格表 SPECIFICATIONS
| 規格名稱 Item ＼ 頻率 Freq. | SMP-7060 | SMP-7030 | SMP-7015 | SMP-8020 | SMP-8015 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | |
| 最大輸出能力 0.0 kg/cm²（mL/min） | 150 | 125 | 350 | 290 | 750 | 625 | 1000 | 800 | 1400 | 1150 |
| 最大輸出能力 1.0 kg/cm²（mL/min） | 150 | 125 | 350 | 290 | 740 | 615 | 950 | 760 | 1320 | 1080 |
| 最大輸出能力 3.0 kg/cm²（mL/min） | 150 | 125 | 340 | 280 | 730 | 605 | 890 | 700 | 1240 | 1000 |
| 最大輸出能力 5.0 kg/cm²（mL/min） | 150 | 125 | 330 | 275 | 720 | 595 | 830 | 650 | 1150 | 920 |
| 最大輸出能力 10.0 kg/cm²（mL/min） | 145 | 120 | 320 | 265 | － | － | － | － | － | － |
| 最高輸出壓力 PRESSURE Max.（kg/cm²） | 10.0 | 8.0 | 4.5 | 5.0 | 4.5 | |||||
| 衝程範圍 STROKE（mm） | 0.0～4.0 | 0.0～4.5 | ||||||||
| 脈衝速率 PULSE（pulse/min） | 30 | 25 | 90 | 75 | 120 | 100 | 90 | 75 | 120 | 100 |
| 膜片直徑 DIAPHRAGM Dia.（mm） | 70 | 80 | ||||||||
| 出入口接頭／管線規格 | H：70＝5/16"（8×13mm）、80＝3/8"（9.5×15mm）PVC 軟管／U：70、80＝1/2"（16×22mm）PVC 硬管／F：70、80＝1/2"，10K 法蘭＋1/2"（16×22mm）PVC 硬管 | |||||||||
| 淨重 NET WEIGHT（Kg）AC/BS/VS/AF | 3.9 | 5.9 | ||||||||
| 淨重 NET WEIGHT（Kg）SS | 4.9 | 6.9 | ||||||||
電源規格：-111＝100/110/120V／φ1、-221＝220V／φ1、-223＝200/220/240V／φ3、-383＝380V／φ3、-413＝415/440V／φ3、-483＝480V／φ3（50、60Hz／IP55／E 級絕緣，70 機種功率 25W、80 機種功率 40W）。規格表內容若有變更恕不另行通知。
安裝與使用建議
- 幫浦整體為全密閉設計，整體達 IP55 防護等級，可供戶外安裝使用。
- 建議入口端加裝過濾器，避免固體雜質影響定量幫浦正常運作。
- 若表面有化學藥液外溢，應立即清洗，避免長時間接觸造成外殼腐蝕。
- 流量調整建議透過幫浦本身的流量控制機構進行，避免以出口閥門節流控制，以免影響幫浦壽命與加藥精度。
精密加藥應用場景
水處理與污水站
酸鹼中和、消毒液投加等小流量精密加藥應用，雙逆止球閥設計協助穩定控制藥劑用量。
電子與電鍍製程
蝕刻液、電鍍液等精密藥液微量輸送，全鋁合金機身小巧，適合安裝於機台內部空間有限的場合。
化工製程
各類酸鹼液、腐蝕性藥劑輸送，可選配多種接液材質因應不同製程需求。
食品與製藥業
CIP 清洗液、消毒液、添加劑等微量比例控制，精準流量控制機構滿足穩定計量需求。
定量幫浦常見問題 FAQ
Q：寬大泵浦總部在台南，中北部客戶下單後的出貨與技術支援如何安排？
中北部客戶下單後可安排配送，並提供即時線上諮詢與遠端技術支援，協助廠務工程師進行安裝與故障排除。如需現場規劃或維修服務，也可另行協調安排工程人員前往。
Q：SMP 系列跟 HP 系列該怎麼選？
主要看製程流量需求：SMP 系列適合約 50～750 mL/min 的小流量精密加藥，機身小巧、模組化設計便於安裝維修；HP 系列則屬中大流量機種，適合約 3,000～16,000 mL/min、需長時間連續運轉的加藥製程。歡迎提供您的製程流量與壓力條件，由工程師協助評估選型。
Q：SMP 系列可以直接安裝在戶外嗎？
可以，SMP 系列幫浦整體為全密閉設計，各接合處皆加裝墊片確保防塵防水效果，整體達 IP55 防護等級，可供戶外安裝使用。
